ผนังแบบฉนวน Rockwool (Stone Wool) เกรดพรีเมียม
โดดเด่นเรื่องการ ไม่ลามไฟ (Class A1) ทนความร้อนสูงกว่า 1,000°C
และช่วยลดเสียงได้ดีเยี่ยม เหมาะสำหรับห้องเครื่อง / ห้องไฟฟ้า
และโซนควบคุมอุณหภูมิพิเศษ

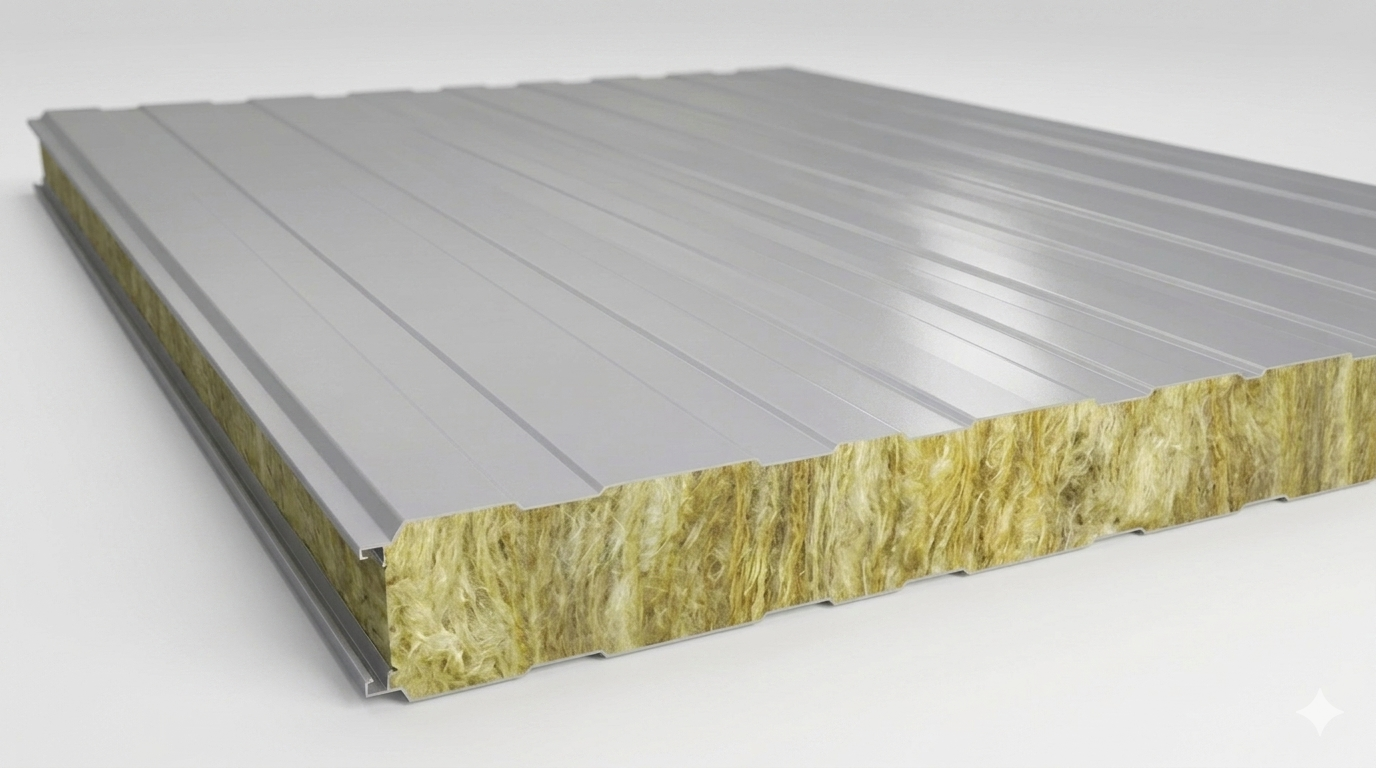

MKS Rockwool Sandwich Panel คือแผ่นแซนวิชกันความร้อนที่ใช้เส้นใย Stone Wool (Mineral Wool) เป็นแกนกลาง บีบอัดด้วยแผ่นเหล็กเคลือบสี 2 ชั้น ผลิตด้วยกระบวนการทางวิศวกรรมที่ควบคุมคุณภาพตามมาตรฐาน FM Approved และ Euro Class A1 Non-Combustible
Euro Class A1 fire rating –
ทนความร้อนเกิน 1,000°C
โดยไม่ติดไฟ ไม่ปล่อยควันพิษ
ไม่หยดละลาย
รองรับการออกแบบตาม
FM 4880/4881/4882 และ
BS 476 (อ้างอิงรายงานทดสอบ
ตามมาตรฐาน)
ดูดซับเสียงได้ดีเยี่ยม 30+ dB
(50mm) เหมาะกับห้องเครื่อง
Generator และโรงงานที่ต้องการ
ควบคุมเสียง
ไม่ดูดซับความชื้น ป้องกันเชื้อรา
ไม่เสื่อมสภาพจากความชื้น
เหมาะกับสภาพอากาศร้อนชื้น
ของไทย
ช่วงอุณหภูมิใช้งาน: -30°C ถึง +250°C
จุดหลอมเหลว >1,000°C ไม่เสื่อมสภาพ
ตามอายุการใช้งาน
อายุการใช้งาน 50+ ปี ไม่หดตัว
ไม่เสื่อมสภาพตามกาลเวลา
Asbestos-free ปลอดภัย
| Specification | Detail |
|---|---|
| Product Name | MKS RW/L-C Fire proof Sandwich Panel, MKS RW/X-C Fire proof |
| Width | 1200 mm Standard |
| Length | Up to Requirement / Transport / Container |
| Facer Material | Superdyma CRP Anti-Bacterial ZM180, Stainless Steel AISI304 |
| Facer Thickness | 0.45 – 0.65 mm (APT), FM Approved ≥ 0.55mm (APT) |
| Facer Color | Off White / Up to Requirement |
| Surface Type | Flat and Rib |
| Panel Thickness | 40, 50, 75, 100, 125, 150 mm |
| Thermal Conductivity (λ) | 0.036 – 0.038 W/mK |
| Test Method | FM Approved, BS-476 |
ผนังกันไฟ
Fire-Rated Walls
ผนังกันไฟชั้น 2-4 ชั่วโมง
สำหรับโรงงาน คลังสินค้า
อาคารสูง
ที่ต้องการมาตรฐาน
FM4880/FM4881
ห้องเครื่อง Generator
/ Electrical
ห้องเครื่องปั่นไฟ ห้องไฟฟ้า
Switchgear Room ที่มี
ความเสี่ยงไฟ + เสียงดัง
ต้องการกันเสียง 30+ dB
Cleanroom
FM4882 Approved
ห้องผลิตยา โรงงานอาหาร
ห้องผลิตชิ้น ต้องการ
FM4882
smoke-sensitive occupancies
ผนังกันเสียงในโรงงาน
โรงงานที่มีเสียงดัง (>85 dB)
ต้องการลด noise ให้พนักงาน
ควบคู่กับการกันไฟ
โรงพยาบาล
/ Healthcare
ห้องผ่าตัด ICU ห้องแยกโรค
ต้องการ Non-Combustible A1
+ anti-bacterial coating
คลังสินค้าเสี่ยงไฟ
/ Hazardous Storage
คลังเก็บเคมี น้ำมัน สารไวไฟ
ที่ต้องการมาตรฐาน
Euro Class A1
non-combustible
| Criteria | Rockwool RW100/RW125 | PIR/PIR FM | Winner |
|---|---|---|---|
| Fire Performance |
★★★★★
Non-Combustible A1 (>1000°C) |
★★★
Combustible B/C (PIR FM: up to B-s1) |
Rockwool |
| Thermal Efficiency (λ) | 0.036 – 0.038 W/m·K | 0.020 – 0.023 W/m·K | PIR |
| Acoustic Insulation | ★★★★ 30+ dB (50mm) | ★★★ 22 – 26 dB | Rockwool |
| Weight | Heavier (15 – 29 kg/m²) | Lighter (8 – 15 kg/m²) | PIR |
| Moisture Resistance | ★★★★ Water-repellent | ★★★★★ Closed-cell hydrophobic | PIR |
| Installation | Medium (requires structural support) | Easier (lightweight) | PIR |
| FM Approval | FM4880, FM4881, FM4882 | FM4880, FM4881 (FM grade only) | Both |
| Cost | Higher initial cost | Moderate (FM grade: premium) | PIR |
| Lifespan in Fire Zones | 50+ years (non-degrading) | 20 – 30 years | Rockwool |
ความปลอดภัยสำคัญที่สุด
→ ต้องการ Non-Combustible A1
โซนเสี่ยงไฟสูง
→ ห้องเครื่อง, คลังเคมี, โรงงาน
ต้องการกันเสียงดี
→ 30+ dB sound reduction
ประกันภัยกำหนด
→ บางกรมธรรม์ต้องการ A1
FM4882 Cleanroom
→ โรงงานยา, โรงงานอาหาร
ใช้งานระยะยาว
→ อายุ 50+ ปี, ไม่เสื่อมสภาพ
เน้นประหยัดพลังงาน
→ ห้องเย็น, คลังสินค้าแช่แข็ง
จำกัดน้ำหนัก
→ โครงสร้างเดิม, อาคารเก่า
จำกัดพื้นที่
→ ผนังบาง (PIR บางกว่า 30%)
งบประมาณจำกัด
→ PIR ราคาถูกกว่า Rockwool
กันไฟพอใช้
→ B-s1 เพียงพอ (PIR FM)
ติดตั้งง่ายกว่า
→ น้ำหนักเบา, แรงงานน้อย
| Application Type | Fire Rating Required | Recommended Thickness | Notes |
|---|---|---|---|
| Low fire risk areas (พื้นที่เสี่ยงไฟต่ำ) | 1–2 hours | 50–75 mm | Offices meeting rooms general partitions |
| Generator rooms (ห้องเครื่องปั่นไฟ) | 2–3 hours | 75–100 mm | Requires acoustic + fire protection |
| Chemical storage (คลังเคมี) | 3–4 hours | 100–150 mm | High hazard maximum fire protection |
| Cleanrooms FM4882 (ห้องผลิตยา/อาหาร) | 2–3 hours | 75–100 mm | Smoke-sensitive + GMP requirements |
| Fire escape corridors (ทางหนีไฟ) | 2 hours minimum | 75–100 mm | Building code compliance required |
| Panel Thickness | Sound Reduction (dB) | Suitable For |
|---|---|---|
| 50 mm | 30–32 dB | Light noise control office partitions |
| 75 mm | 35–37 dB | Moderate noise small generator rooms |
| 100 mm | 38–40 dB | High noise factories large generators (500kVA+) |
| 125–150 mm | 41–43 dB | Extreme noise control recording studios hospitals near generators |
| Thickness (mm) | U-Value RW100 (W/m²·K) | U-Value RW125 (W/m²·K) | R-Value RW100 (m²·K/W) | R-Value RW125 (m²·K/W) |
|---|---|---|---|---|
| 50 | 0.66 | 0.68 | 1.52 | 1.47 |
| 75 | 0.44 | 0.45 | 2.27 | 2.21 |
| 100 | 0.33 | 0.34 | 3.03 | 2.94 |
| 125 | 0.26 | 0.27 | 3.79 | 3.68 |
| 150 | 0.22 | 0.23 | 4.55 | 4.41 |
| Thickness (mm) | Weight RW100 (kg/m²) | Weight RW125 (kg/m²) | Structural Consideration |
|---|---|---|---|
| 50 | 15 | 16 | Light – suitable for standard structures |
| 75 | 18.5 | 19.5 | Medium – standard steel support required |
| 100 | 22 | 23.5 | Heavy – verify structural capacity |
| 125 | 25.5 | 27 | Very heavy – reinforced support needed |
| 150 | 29 | 31 | Maximum – special structural design required |
ราคา Rockwool Sandwich Panel ขึ้นอยู่กับปัจจัยหลายประการ เพื่อช่วยวางแผนงบประมาณได้แม่นยำ
ใบรับรองของ MKS PANELความหนา Panel |
Thickness
เกรดผิวโลหะ |
Facer Grade
FM Certification Level
ความยาว Panel |
Panel Length
ปริมาณสั่งซื้อ |
Order Quantity
Installation & Logistics
Rockwool ทำจาก Stone Wool (หินบะซอลต์) ซึ่งเป็นวัสดุ Non-Combustible Euro Class A1 ทนความร้อนเกิน 1000°C โดยไม่ติดไฟ ไม่หลอมละลาย เหมาะกับโซนเสี่ยงไฟสูง ในขณะที่ PIR ทำจากโฟม Polyisocyanurate ซึ่งเป็นวัสดุอินทรีย์ติดไฟได้ (Class B/C หรือ B-s1 สำหรับ PIR FM) แต่มีค่าฉนวนความร้อนดีกว่า (λ 0.020-0.023 W/m·K เทียบกับ Rockwool 0.036-0.038 W/m·K) และน้ำหนักเบากว่า เหมาะกับงานห้องเย็นหรืองานที่จำกัดน้ำหนัก
FM4880 เป็นมาตรฐานพื้นฐานสำหรับ Interior Panels (ผนังและเพดานภายใน) ต้องผ่านการทดสอบไฟในห้องมุม (corner room test) และ parallel panel test
FM4881 เป็นมาตรฐานสำหรับ Exterior Panels (ผนังภายนอก) ต้องผ่านทดสอบทั้งหมดของ FM4880 บวกกับการทดสอบแรงลมและสภาพอากาศภายนอก
FM4882 เป็นมาตรฐานสำหรับ Cleanroom และพื้นที่ sensitive ต่อควัน ต้องผ่านทดสอบ FM4880 + ASTM E84 (surface burning) + 16-foot parallel panel test เหมาะกับโรงงานยา โรงงานอาหาร และโรงงานผลิตชิพ
Rockwool Panel ความหนา 100mm โดยทั่วไปสามารถให้ระดับกันไฟ 2-3 ชั่วโมง (120-180 นาที) ตามมาตรฐาน BS-476 หรือ ASTM E119 อย่างไรก็ตาม ระดับกันไฟที่แท้จริงขึ้นอยู่กับหลายปัจจัย เช่น:
• ความหนาและเกรดของ facer (แผ่นเหล็กเคลือบ)
• ระบบ jointing และ sealing
• การติดตั้งและโครงสร้างรองรับ
• ผลการทดสอบไฟเต็มระบบ (full assembly test)
สำหรับโปรเจกต์ที่ต้องการมาตรฐานสูง แนะนำให้ใช้ MKS Rockwool ที่มีใบรับรอง FM Approved พร้อมผลทดสอบเต็มระบบ
Rockwool มีคุณสมบัติกันเสียงดีเยี่ยมเนื่องจากโครงสร้างเส้นใยที่สามารถดูดซับคลื่นเสียงได้:
• 50mm: ลดเสียงได้ ~30-32 dB
• 75mm: ลดเสียงได้ ~35-37 dB
• 100mm: ลดเสียงได้ ~38-40 dB
• 125-150mm: ลดเสียงได้ ~41-43 dB
เหมาะสำหรับห้องเครื่อง Generator, โรงงานที่มีเสียงดัง, ห้องบันทึกเสียง, โรงพยาบาล หรือพื้นที่ที่ต้องการควบคุมเสียงรบกวน ซึ่งดีกว่า PIR ที่ให้ค่าประมาณ 22-26 dB เท่านั้น
สำหรับห้องเครื่อง Generator แนะนำ 100-125mm โดยพิจารณาจาก:
กำลังเครื่อง:
• <250 kVA: 75-100mm (sound ~35-38 dB)
• 250-500 kVA: 100mm (sound ~38-40 dB)
• >500 kVA: 125mm (sound ~41+ dB)
ระยะห่างจากพื้นที่ทำงาน:
• ติดกับออฟฟิศ: ใช้ 125mm
• ห่างจากคน >20m: 75-100mm เพียงพอ
นอกจากนี้ต้องคำนึงถึงข้อกำหนด fire rating (โดยปกติ 2-3 ชั่วโมง) และมาตรฐาน FM4880 ถ้าเป็นอาคารเอาประกันภัย
MKS Rockwool Sandwich Panel มีคุณสมบัติ Water-Repellent (กันน้ำ) แต่ไม่ใช่ Waterproof อย่างสมบูรณ์:
✅ ทนได้:
• ความชื้นสูงในอากาศ (80-90% RH)
• ฝนกระเด็น (ถ้าผิว sealed ดี)
• สภาพอากาศร้อนชื้นของไทย
❌ ไม่แนะนำ:
• แช่น้ำโดยตรง
• พื้นที่รั่วซึมน้ำบ่อย
• ห้องเย็นที่มี condensation มาก
สำหรับพื้นที่ชื้นสูง แนะนำใช้ Stainless steel facer หรือเคลือบกันสนิม พิเศษ และทำ proper sealing ที่รอยต่อ
การติดตั้ง Rockwool ต้องการความระมัดระวังมากกว่า PIR เนื่องจาก:
ความท้าทาย:
• น้ำหนักมากกว่า (15-29 kg/m² vs 8-15 kg/m² ของ PIR)
• ต้องใช้ structural support แข็งแรงกว่า
• ต้องใช้ fire-rated sealant ที่รอยต่อ
• ต้องระวังไม่ให้เกิดรอยแตกที่ facer
ข้อแนะนำ:
• ใช้ช่างที่มีประสบการณ์ติดตั้ง Rockwool โดยเฉพาะ
• ตรวจสอบโครงสร้างรับน้ำหนักก่อนติดตั้ง
• ใช้อุปกรณ์เสริมที่ FM Approved
• Follow ระเบียบการติดตั้งตาม FM Global standards
MKS มีทีมติดตั้งมืออาชีพพร้อม supervise งานเพื่อรับประกันคุณภาพตามมาตรฐาน
| TOPIC | SPECIFICATIONS / DETAILS |
|---|---|
| Product Name |
MKS RW–C Fire proof Sandwich Panel MKS RWX–C Fire proof Sandwich Panel |
| Standard Width | 1,200 mm. (Effective Width) |
| Length Capacity | Customized per requirement / Optimized for Container Transport |
| Skin Material (Facer) |
Superdyma CRP Anti-Bacterial ZM180 Stainless Steel AISI304 PPGL / PPGI Color Steel |
| Facer Thickness |
0.45 – 0.65 mm. (APT) FM Approved Spec: ≥ 0.55 mm. (APT) |
| Available Colors | Off White (Standard) / Custom Colors Available |
| Surface Profiles | Flat (เรียบ) and Rib (ลอน) |
| Panel Thickness | 40 / 50 / 75 / 100 / 125 / 150 mm. |
| Thermal Conductivity (K) | 0.036 – 0.038 W/mK |
| Certification & Testing |
FM Approved (Standard 4880/4881/4882) BS–476 Fire Test Certified |
| PROPERTY | RW100 | RW125 | STANDARD |
|---|---|---|---|
| Compression Strength (kPa) | 120 | 140 | EN 826 |
| Density (Kg/m³) | 100 | 125 | EN 1620 |
| Tensile Strength (kPa) | 180 | 215 | EN 1607 |
| Shear Strength (kPa) | 47 | 65 | EN 12090 |
| Thermal Conductivity (k) (W/mK) | 0.033 | 0.034–0.038 | ASTM C518 |
| Fire Performance | Non-Combustible Euro Class A1 |
Non-Combustible Euro Class A1 |
EN 13501-1 |
| Application Temp Range | –30 °C to 250 °C | –30 °C to 250 °C | ASTM E794 |
| Melting Point of Core | > 1,000 °C | > 1,000 °C | ASTM C1104 |
| Water Vapor Absorption | < 0.04% by vol. | < 0.04% by vol. | EN 1609 |
| Water Absorption | < 1.0 kg/m² | < 1.0 kg/m² | EN 1609 |
* การทดสอบค่าการนำความร้อน (Thermal conductivity) ดำเนินการที่อุณหภูมิเฉลี่ย 20ºC ตามมาตรฐาน ASTM C518 โดยห้องปฏิบัติการภายนอกที่ได้รับการรับรอง แนะนำให้เผื่อปัจจัยด้านความปลอดภัย 20% ในการออกแบบ
(Thermal conductivity is tested at mean temperature of 20ºC in accordance with ASTM C518 by external accredited laboratory. It is recommended to have a safety factor of 20% as design.)
** การใช้งานที่อุณหภูมิต่ำกว่า 0ºC แนะนำให้ใช้ได้ก็ต่อเมื่อมีการซีลกันไอน้ำที่ด้านอุ่นอย่างเหมาะสม
(Applications below 0ºC are only recommended, when vapour seal at warm side is adequately.)
| Thickness (mm) | U-Value (W/m²·K) | R-Value (m²·K/W) | ||
|---|---|---|---|---|
| RW100 | RW125 | RW100 | RW125 | |
| 50 | 0.66 | 0.68 | 1.52 | 1.47 |
| 75 | 0.44 | 0.45 | 2.27 | 2.21 |
| 100 | 0.33 | 0.34 | 3.03 | 2.94 |
| 125 | 0.26 | 0.27 | 3.79 | 3.68 |
| 150 | 0.22 | 0.23 | 4.55 | 4.41 |
| Thickness (mm) | 50 | 75 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|
| Weight (kg/m²) |
RW100 | 15.10 | 18.20 | 21.35 | 24.50 | 27.60 |
| RW125 | 16.75 | 19.85 | 23.00 | 26.10 | 29.25 | |
| * น้ำหนักประมาณการ (Estimated weight) คำนวณที่ความหนาเหล็กมาตรฐาน 0.50/0.50 mm. | ||||||
